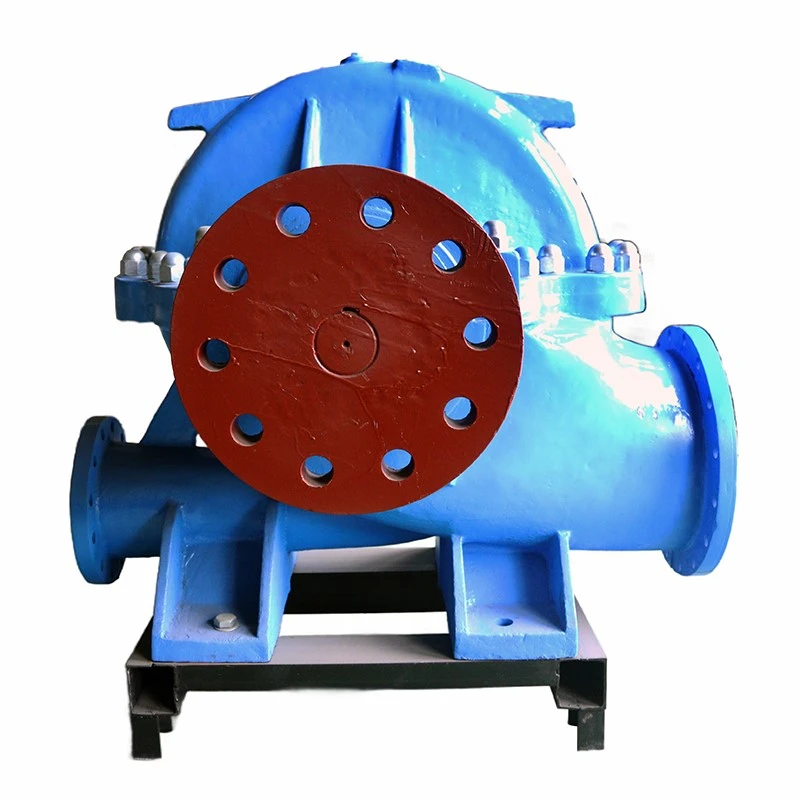

Велики капацитет Сплит Сплит Цасинг Водене пумпе су двоструке усисне пумпе и користе се за пумпање чисте воде или сличне течности у физичким и хемијским својствима. Може да поднесе тежак пијесак и блато или разне корозиве након промене пумпе и материјала. Температура пумпне течности не би требало да буде премашена 80 степени. А пумпе су углавном погодне за снабдевање водом у фабрикама, рудницима, хемијској индустрији, нафту, градовима, хидроелектранима, различитим пројектима конзерванса и наводњавање на фармама итд.
Модел пумпе представља значење
300S-58A
300: Пречник усисавања (мм)
С: Једностепени двоструки усисни сплит Центер Центрифугална пумпа
58: Глава (м)
О: ротор сече по први пут
Опис грађевине
Усисавање и испуштање пумпе су и под средином осовине пумпе, вертикални су у средишту осовине и иду на хоризонтални смер. Не требате демонтирати мотор и излазне и улазне цеви за поправку.
Главни делови пумпе: кућиште пумпе, поклопац пумпе, ротор, осовина, двоструко усисавање прстена, лежај итд. Они су направљени од ливеног гвожђа, осим материјала за осовину који је направљен од финог угљеника челика. Можемо према захтеву корисника да усвоји други материјал.
Радна кућа ротора састоји се од кућишта пумпе и поклопца пумпе. Рупе наводе за инсталирање мерача за вакуум и мерач притиска су одвојено на сезони на прирубници и прирубницу за пражњење. На дну прирубнице за усисавање или пражњење налази се навојна рупа за одвод.
Радна кућа ротора састоји се од кућишта пумпе и поклопца пумпе. Рупе наводе за инсталирање мерача за вакуум и мерач притиска су одвојено на сезони на прирубници и прирубницу за пражњење. На дну прирубнице за усисавање или пражњење налази се навојна рупа за одвод.
Импелер је обављен статички тест равнотеже. Фиксира се на осовини уз рукаве вратила и рукавима рукавице, који аксијални положај могу се подесити орасима рукава. Симетрична дистрибуција ротора за уравнотежење аксијалне снаге ротора.
Осовина пумпе подржава два једнократна кугла. Лежај опремљен на крајевима кућишта пумпе је уграђен у тело лежаја и подмазује се масти за базу. Двоструки прстен за заптивање усисавања користи се за смањење воде која цури из куће под притиском која би се вратила назад у усисну воду.
Велики капацитет Сплит Пумпа за водну воду покреће мотор кроз флексибилну спојку. Такође се може покретати дизелским мотором ако је то неопходно.
Заптивач осовине је заптивач за паковање. Прстен за паковање је уграђен између паковања како би се спречило цурење ваздуха у бртвљење пумпе и хлађења, а док пумпа ради, у уторину се пролази малу воду под високим притиском у паковању шупљине у уторима на хоризонтално подељеном лицу поклопца пумпе, функционише као печат за водоравно.
Механичко заптивање зависи од захтева корисника.

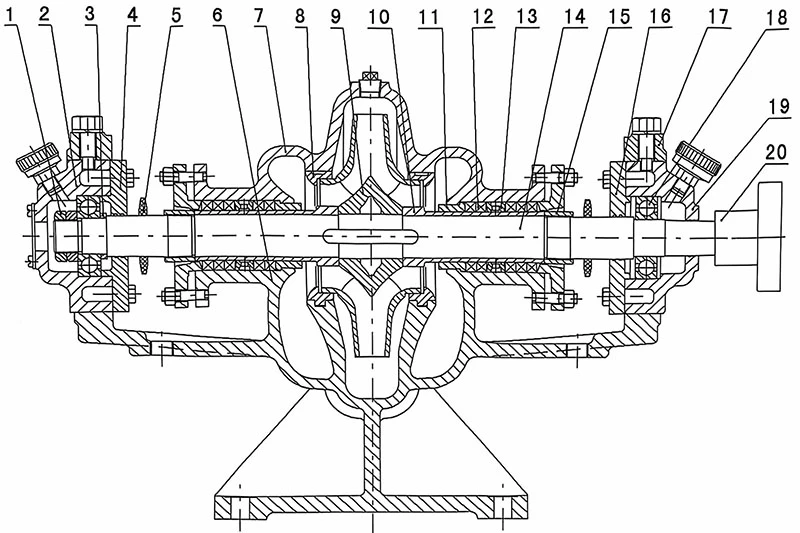

Пресек
1.Роунда
2.Борна кућа Б
3. Гранични прстен
4.Боаринг жлезда Б
5.Вватер дефлектор
6. Пумп кућиште
7. тачка поклопца
8. Здраво за усисавање заптивача
9.имперлер
10.Схафт рукав
11.Пакинг Бусх
12.Пакинг
13. Прстен за пиће
14.хафт
15.СХТТАФТ рукав орах
16.Баинг Гленд А
17.Баенинг задржите прстен за задржавање
18.Баинг
19.Баинг Хоусе а
20.Куповина
Табела стандардних перформанси
|
Модел пумпе |
Капацитет Q (m3/h) |
Главу H (m) |
Брзина n (р / мин) |
ПОВЕР П (кВ) |
Ефикасност η (%) |
(НПСХ) r (m) |
Ротор пречник (мм) |
Пумпа тежина (кг) |
|
|
Осовина моћ |
Мотор моћ |
||||||||
|
250S24 (10сх -13) |
360 485 576 |
27 24 19 |
1450 |
33.1 37.2 36.7 |
45 |
80 85 81 |
3.8 |
Φ285 |
370 |
|
250S24A (10сх -13 а) |
342 414 482 |
22.2 20.3 17.4 |
1450 |
25.8 27.6 28.6 |
37 |
80 83 80 |
3.8 |
Φ280 |
370 |
|
250S14 (10сх -19) |
360 485 576 |
16 14 11 |
1450 |
19.8 23.1 28.7 |
30 |
79 80 60 |
3.8 |
Φ270 |
340 |
|
250S14A (10сх -19 а) |
320 432 504 |
13.7 11 8.6 |
1450 |
15.5 16.6 20.3 |
22 |
77 78 58 |
3.8 |
Φ247 |
340 |
|
300S90 (12сх -6) |
590 790 936 |
93 90 82 |
1450 |
202 243 279 |
315 |
74 79.6 75 |
4.2 |
Φ531 |
840 |
|
300S90A (12сх -6 а) |
576 756 918 |
86 78 70 |
1450 |
190 217 247 |
280 |
71 74 71 |
4.2 |
Φ500 |
840 |
|
300S90B (12сх -6 б) |
540 720 900 |
72 67 57 |
1450 |
151 180 200 |
220 |
70 73 70 |
4.2 |
Φ470 |
840 |
|
300S58 (12сх -9) |
576 790 972 |
63 58 50 |
1450 |
131.7 148.5 165.5 |
200 |
75 84 80 |
4.8 |
Φ435 |
809 |
|
300S58A (12сх -9 а) |
529 720 893 |
53 49 42 |
1450 |
100.4 118.6 131 |
160 |
76 81 78 |
4.8 |
Φ410 |
809 |
|
300S58B (12сх -9 б) |
504 684 835 |
47.2 43 37 |
1450 |
88.7 104 111.4 |
132 |
73 77 75.5 |
4.7 |
Φ390 |
809 |
|
300S32 (12сх -13) |
612 790 900 |
36 32 28 |
1450 |
73.1 81 84.7 |
110 |
82 85 81 |
4.8 |
Φ348 |
709 |
|
300S32A (12сх -13 а) |
551 720 810 |
31 26 24 |
1450 |
58.1 61.4 68 |
75 |
80 83 78 |
4.8 |
Φ324 |
709 |
|
300S19 (12сх -19) |
612 790 935 |
22 19 16 |
1450 |
45.9 47.5 47.9 |
55 |
80 86 85 |
5.2 |
Φ293 |
487 |
|
300S19A (12сх -19 а) |
504 720 829 |
20 16 13 |
1450 |
38.7 39.2 39.1 |
45 |
71 80 75 |
5.2 |
Φ268 |
487 |
|
300S12 (12сх -28) |
612 790 900 |
14.5 12 10 |
1450 |
30.2 30.4 33.1 |
37 |
80 84.8 74 |
5.5 |
Φ251 |
660 |
|
300S12A (12сх -28 а) |
522 684 792 |
11.8 10 8.7 |
1450 |
23.3 23.9 24.7 |
30 |
72 78 76 |
5.5 |
Φ251 R122 |
660 |
