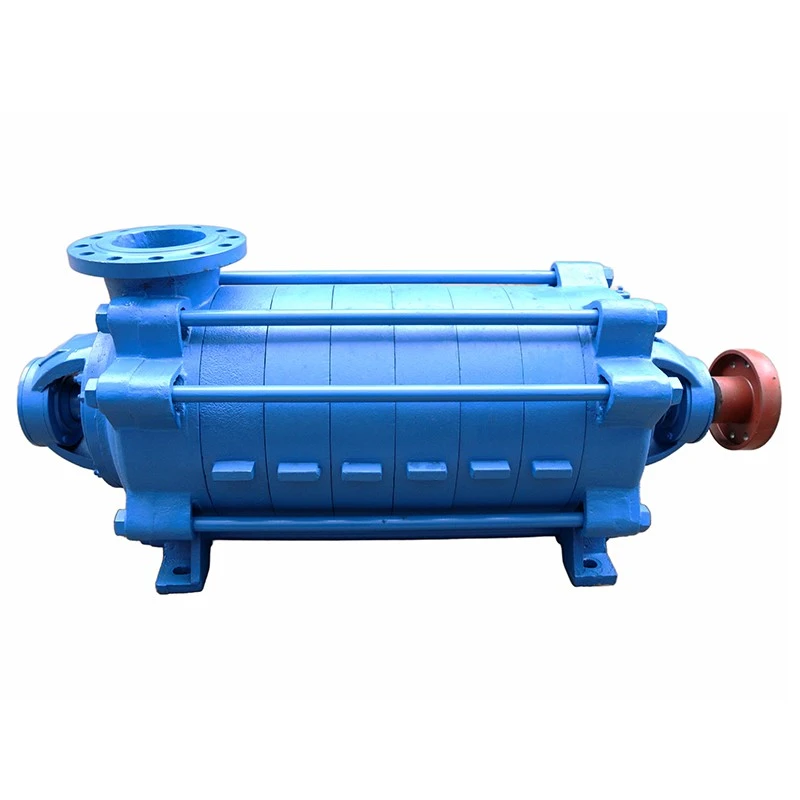

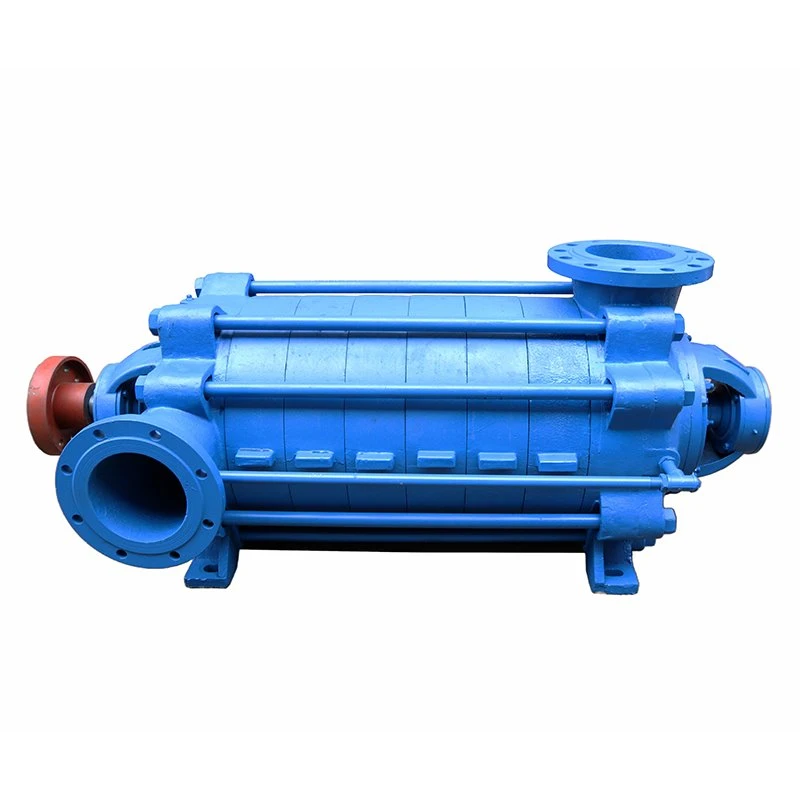

Хоризонтална вишестална пумпа високог притиска високог притиска

Хоризонтална вишестална пумпа високог притиска високог притиска

Pošalji upit

Opis

Хоризонтална мултистаге Центрифугална пумпа са високим притиском је једна усисавана мултистаге водена пумпа, користи се за превоз чисте воде без чврстих честица и температуре ниже од 80 степени нити физичким и хемијским својствима сличним чистим водама. Погодно за снабдевање водом и дренажу у рудницима и фабрикама.

Хоризонталне вишестепене пумпе високог притиска су више-фаза и сегментарна пумпа за воду за храњење котла. За преношење чисте воде без чврстих честица (абразива) или других течности са физичким и хемијским својствима слично чистој води. Погодан је за снабдевање водом са медијским и ниским притиском и може се користити као општа вишестарска центрифугална пумпа за слатку воду. Температура преношене течности је -20 ~ 15 степен.

Модел значи

D150-30*3

Д: Мултистаге водена пумпа

150: проток (м3 / х)

30: глава (м)

3: серија пумпе

Распон перформанси

Проток К: 6. 3-450 М³/h

Глава Х: 50-605 м

Дијаграм структуре

Single Suction Multistage Water Pump1

1.пупољски спојница

2.хафт

3.Ропљење компоненти лежаја

4. паковање жлезде

5. Сектор за рад

6. Пеалинг ринг

7.МИДДЛЕ Одељак

8.ИМЕллер

9. Водич Ване

10, Водич за лене рукав

11.Тигхтинг вијак

12. дизајнерска одељак

13.Балланце Рукав (прстен) 14.Бална Плате

15. Кутија за пуњење 16. Лежање

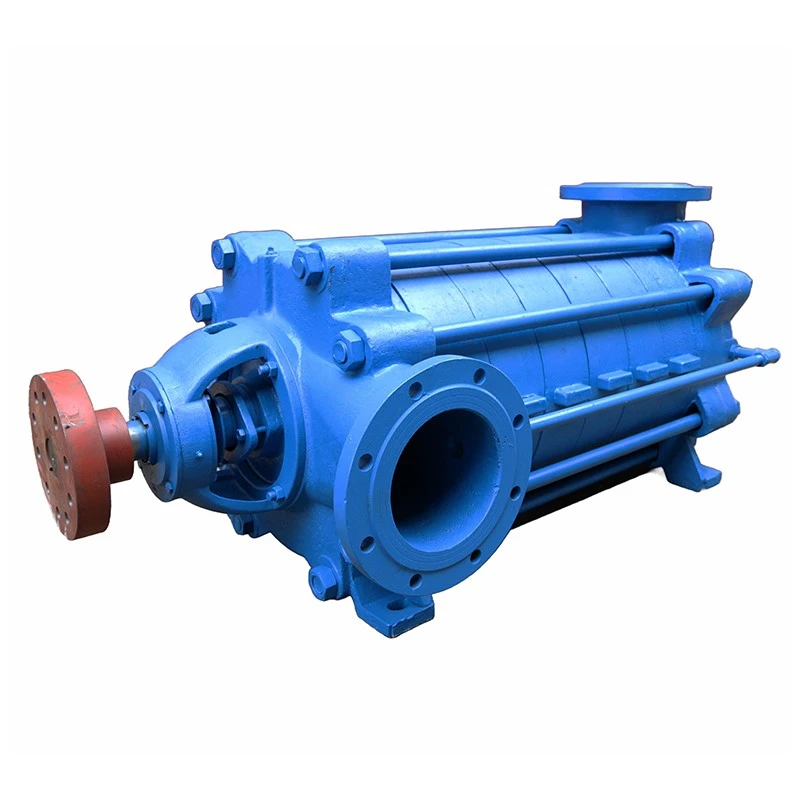

Single Suction Multistage Water Pump3

Параметар перформанси

Уписати	Капацитет Q (m³/h)	Главу H (m)	Брзина N (р / мин)	НПСХ r (m)	Еффици енцион η (%)	Осовина Моћ P (КВ)	Мотор		Вагати (кг)	LWH (мм)	Калибар
							Моћ (КВ)	Шпецификовати			Калибар
							Моћ (КВ)	Шпецификовати			Улаз	Излаз
80D12x2	21.6 34.6 39.6	28.8 22.8 19	2950	3.36 3.58 3.73	69 75 72	2.46 2.84 2.82	4	Y112M-2	102	710x340x370	80	80
80D12x3	21.6 34.6 39.6	43.2 34.2 28.5	2950	3.36 3.58 3.75	69 75 72	3.69 4.26 4.23	5.5	Y132S₁-2	119	780x340x302	80	80
80D12x4	21.6 34.6 39.6	57.6 45.6 38	2950	3.36 3.58 3.73	69 75 72	4.92 5.69 5.64	7.5	Y132S₂-2	136	850x340x302	80	80
80D12x5	21.6 34.6 39.6	72 57 47.5	2950	3.36 3.58 3.73	69 75 72	6.15 7.10 7.05	11	Y160M₁-2	155	920x340x302	80	80
80D12x6	21.6 34.6 39.6	86.4 68.4 57	2950	3.36 3.58 3.73	69 75 72	7.38 8.52 8.46	11	Y160M₁-2	170	990x340x302	80	80
80D12x7	21.6 34.6 39.6	100.8 79.8 67.5	2950	3.36 3.58 3.73	69 75 72	8.61 9.49 9.87	15	Y160M₂-2	187	1060x340x302	80	80
80D12x8	21.6 34.6 39.6	115.2 91.2 76	2950	3.36 3.58 3.73	69 75 72	9.84 11.36 11.28	15	Y160M₂-2	204	1130x340x370	80	80
80D12x9	21.6 34.6 39.6	129.6 102.9 85.5	2950	3.36 3.58 3.73	69 75 72	11.07 12.78 12.69	18.5	Y160L-2	221	1200x340x370	80	80
80D30x3	23 43 50	102.6 90.0 79.8	2950	3 4 5	54.5 66.0 65.5	11.80 16.00 16.60	22	Y180M-2	145	730x373x380	80	80
80D30x4	23 43 50	136.8 120.0 106.4	2950	3 4 5	54.5 66.0 65.5	15.75 21.35 22.20	30	Y200L₁-2	163	791x373x380	80	80
80D30x5	23 43 50	171.0 150.0 133.0	2950	3 4 5	54.5 66.0 65.5	19.70 26.65 27.70	30	Y200L₁-2	181	852x373x380	80	80
80D30x6	23 43 50	205.2 180.0 159.6	2950	3 4 5	54.5 66.0 65.5	23.60 32.00 37.70	37	Y200L₂-2	200	923x373x380	80	80
80D30x7	23 43 50	239.4 210.0 186.2	2950	3 4 5	54.5 66.0 65.5	27.60 37.30 38.80	45	Y225M-2	218	1005x373x380	80	80
80D30x8	23 43 50	273.6 240.0 212.8	2950	3 4 5	54.5 66.0 65.5	31.50 42.70 44.40	55	Y250M-2	236	1045x373x380	80	80
80D30x9	23 43 50	307.8 270.0 239.4	2950	3 4 5	54.5 66.0 65.5	35.42 48.00 50.00	55	Y250M-2	255	1106x373x380	80	80
80D30x10	23 43 50	342.0 300.0 266.0	2950	3 4 5	54.5 66.0 65.5	39.40 53.80 55.50	75	Y280S-2	275	1167x373x380	80	80
100D16x2	37.6 54 72	36.8 31 20.4	2950	3.7 3.9 4.3	66 73 66	5.6 6 6.3	7.5	Y132S₂-2	135	750x400x415	100	100
