Хоризонтална пумпа за тешке услове рада

Ова пумпа је погодна за металургију, рударство, угаљ, енергетику, грађевинске материјале и друге индустријске секторе за транспорт високо абразивне, високе концентрације шљаке. Поред тога, овај тип пумпе се може користити у вишестепеним серијским конфигурацијама.

Pošalji upit

Opis

Хоризонтална пумпа за тешке услове рада је категорисана у следеће типове: ВАХ, ВАХР, ВАХП, ВМ, ВХХ, ВХ и ВХП пумпе за муљну стајницу.

Заптивке вратила пумпе типа ВАХ, ВМ и ВХХ могу да користе или заптивке за паковање или центрифугалне заптивке. Положај излаза пумпе може да се подеси у осам различитих углова, са интервалом од 45-степени за инсталацију.

Компоненте протока ВАХР и МР пумпи су дизајниране за гумене материјале. Тело пумпе, поклопац пумпе и погонски механизам су компатибилни са пумпама типа ВАХ, ВЛ и ВМ. Ове пумпе су погодне за транспорт ситних честица и корозивних суспензија.

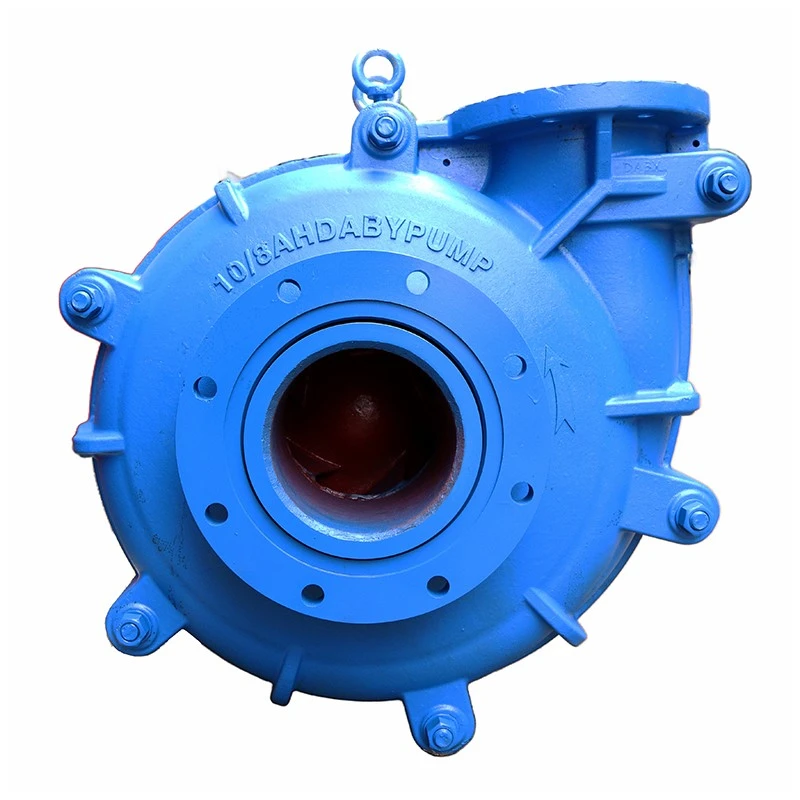

Horizontal Heavy Duty Slurry Pump

Карактеристике производа

Хоризонталне пумпе за тешке услове рада обично имају компактан дизајн са релативно једноставном укупном структуром, дајући људима осећај стабилности и чврстоће. Тело пумпе је дизајнирано са равним и глатким линијама, представљајући сажету лепоту. Овај дизајн не само да олакшава инсталацију и одржавање, већ и одражава једноставност и ефикасност његове унутрашње структуре.

Што се тиче избора материјала, хоризонтална пумпа за тешке услове рада користи материјале високе отпорности на хабање како би осигурала свој радни век. Тело пумпе и поклопац пумпе за суспензију су опремљени заменљивим металним облогама, које су обично направљене од материјала од легуре високе отпорности на хабање. Ове облоге могу ефикасно да се одупру хабању чврстих честица у суспензији, продуже циклус одржавања опреме и смање оперативне трошкове.

Дизајн улаза и излаза је директно повезан са прилагодљивошћу флуида и радном ефикасношћу пумпе. Дизајн улаза и излаза хоризонталне пумпе за тешке услове рада је релативно директан, са глатким протоком воде и смањеним непотребним отпором, што јој омогућава да одржи високу ефикасност приликом обраде каше опште концентрације.

Компоненте лежаја и облик заптивања су кључни фактори за стабилност перформанси пумпе за суспензију. Компонента лежаја пумпе за суспензију има цилиндричну структуру, која олакшава подешавање размака између радног кола и предње заштитне плоче. Може се раставити као целина током одржавања, побољшавајући погодност одржавања. Његови облици заптивања су разноврсни, укључујући заптивку за паковање, заптивку радног кола, механичку заптивку, итд. Одговарајући метод заптивања се може изабрати у складу са специфичним радним условима.

QQ20240919155345

Опције заптивања

Заптивка жлезде: Најпопуларнија врста заптивача. Чиста вода под одређеним притиском се убризгава у паковање кроз граничник лантерна, спречавајући цурење из кућишта. Једноставна конструкција, лако одржавање и ниска цена, погодна за места где заптивач избацивача није прикладан.

Заптивка експелера: Истеривач генерише обрнуту центрифугалну силу да спречи цурење. Може се користити за једностепену пумпу или прву пумпу више пумпи у серији када је позитивни притисак на усисној страни већи од оног на потисној страни за највише 10%. Није потребна вода за жлијезде, каша се неће разблажити и ефекат заптивања је поуздан, користи се тамо гдје разређивање суспензије није дозвољено.

Механичка заптивка: Погодно за апликације где није дозвољено мешање додатних супстанци са флуидом који се пумпа, као што је хемијска или прехрамбена индустрија.

Horizontal Heavy Duty Slurry Pump2

Значење модела

На пример: 10/8 СТ - ВАХ(Р)

10: Пречник улаза пумпе

8: Пречник излаза пумпе

СТ: Тип носача

ВАХ: Пумпа за стајњак (ВХХ: Пумпа за стајњак високог дизања)

Р: Лепак за облоге

Изаберите опсег протока:

40-80％ за већу густину, јаке абразивне суспензије

40-100％ за средње абразивне суспензије средње густине

40-120％ за мању густину, мање абразивне суспензије

Перформансе чисте воде

Тип	Мак.Мотор Снага Кв	Материјал		Перформансе чисте воде
		Линер	Импеллер	Капацитет К		Глава H(m)	Брзина н(р/мин)	Ефф. η%	НПСХ (m)
		Линер	Импеллер	(m³/h)	(I/S)	Глава H(m)	Брзина н(р/мин)	Ефф. η%	НПСХ (m)
1.5/1Б-ВАХ	15	M	M	12.6~28.8	3.5~8	6~68	1200~3800	40	2~4
1.5/1Б-ВАХ	15	R	R	10.8~25.2	3~7	7~52	1400~3400	35	2~4
2/1.5Б-ВАХ	15	M	M	32.4~72	9~20	6~58	1200~3200	45	3.5~8
2/1.5Б-ВАХ	15	R	R	25.2~54	7~15	5.5~41	1000~2600	50	2.5~5
3/2Ц-ВАХ	30	M	M	39.6~86.4	11~24	12~64	1300~2700	55	4~6
3/2Ц-ВАХ	30	R	R	36~75.6	10~21	13~39	1300~2100	55	2~4
4/3Ц-ВАХ	30	M	M	86.4~198	24~55	9~52	1000~2200	71	4~6
4/3Д-ВАХ	60	M	M	86.4~198	24~55	9~52	1000~2200	71	4~6
4/3Ц-ВАХ	30	R	R	79.2~180	22~50	5~34.5	800~1800	59	3~5
4/3Д-ВАХ	60	R	R	79.2~180	22~50	5~34.5	800~1800	59	3~5
6/4Д-ВАХ	60	M	M	162~360	45~100	12~56	800~1550	65	5~8
6/4Е-ВАХ	120	M	M	162~360	45~100	12~56	800~1550	65	5~8
6/4Д-ВАХ	60	R	R	144~324	40~90	12~45	800~1350	65	3~5
6/4Е-ВАХ	120	R	R	144~324	40~90	12~45	800~1350	65	3~5
8/6Е-ВАХ	120	M	M	360~828	100~230	10~61	500~1140	72	2~9
8/6Р-ВАХ	300	M	M	360~828	100~230	10~61	500~1140	72	2~9
8/6Е-ВАХ	120	R	R	32~720	90~200	7~49	400~1000	65	5~10
8/6Р-ВАХ	300	R	R	32~720	90~200	7~49	400~1000	65	5~10
10/8СТ-ВАХ	560	M	M	612~1368	170~380	11~61	400~850	71	4~10
10/8СТ-ВАХ	560	R	R	540~1188	150~330	12~50	400~750	75	4~12
12/10СТ-ВАХ	560	M	M	936~1980	260~550	7~68	300~800	82	6
12/10СТ-ВАХ	560	R	R	720~1620	200~450	7~45	300~650	80	2.5~7.5
14/12СТ-ВАХ	560	M	M	1260~2772	350~770	13~63	300~600	77	3~10
14/12СТ-ВАХ	560	R	R	1152~2520	320~700	13~44	300~500	79	3~8
16/14ТУ-ВАХ	1200	M	M	1368~3060	380~850	11~63	250~550	79	4~10
16/14ТУ-ВАХ	1200	R	R	1260~2880	350~800	12~42.5	250~450	80	4~8
20/18ТУ-ВАХ	1200	M	M	2520~5400	700~1500	13~57	200~400	85	5~10
20/18ТУ-ВАХ	1200	R	R	1800~4680	500~1300	13~44	200~350	80	2~7

1. Препоручени опсег капацитета 50%К' Мање од или једнако К Мање или једнако 110%К',(К'≈Капацитет у тачки макс. ефекта)

2.М означава материјал отпоран на хабање од легуре, Р значи гуму

Апликација

Сада су производи нашироко коришћени у различитим областима као што су заштита животне средине, водоснабдевање и одводњавање, грађевинарство, нафта, хемијска индустрија, медицина, електрична енергија, што је успоставило добру репутацију пумпи.
